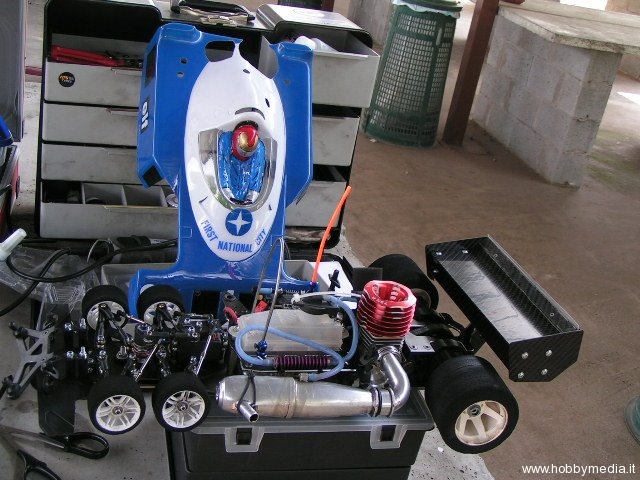

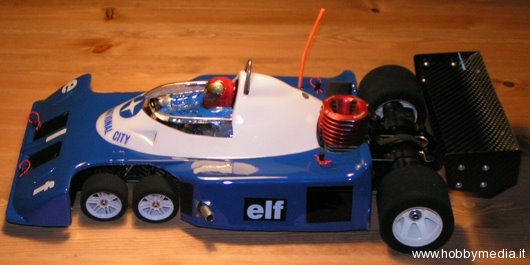

Danilo Piazza ci ha segnalato il suo blog modellistico dedicato alla costruzione di una stupenda replica RC con motore a scoppio della Tyrrell P34: la leggendaria monoposto degli anni 70! La Tyrrell P34 è stata la prima vettura con 6 ruote a disputare un Gran Premio di Formula 1. Il progetto originale, iniziato nei primi anni 70, è stato realizzato da Derek Gardner grazie al supporto di ditte come la ELF e la Good Year.

Per visitare il blog di Danilo cliccate qui: http://project34rc.blogspot.com

Avantreno

È chiaramente il cuore di questa vettura. Il problema della gestione degli ingombri mi ha obbligato a stravolgere il basculino della WRC che ho sostituito con quello di una Motonica rigida mantenendo però i due punti di snodo presenti sul telaio WRC. A questo punto ho cercato sul mercato quali fossero i fuselli (e relaitivi porta fuselli) anteriori meno ingombranti (dovendone mettere 4) ma al tempo stesso sufficientemente evoluti da poter permettere comunque tutte le regolazioni possibili (convergenza, caster, camber, ackerman, carreggiata). Dopo un po’ di ricerche la scelta è caduta sull’avantreno di una 1a12 americana: la Speed Merchant Rev5. Questo semplice ma efficace avantreno è realizzato con tiranti e uniball su una forcella piana di carbonio permettendo quindi di agire sui vari angoli ma al tempo stesso di poter gestire gli ingombri a propria scelta. La struttura di carbonio ha poi permesso di mantenere un profilo basso ma contemporaneamente rigido. A questo punto ho optato per il mantenimento del salvaservo accoppiato a parallelogramma al servo, entrambi però con funzioni di sterzata. Il servo, un Futaba digitale ribassato completo di una squadretta addizzionata con una placchetta di carbonio (per poter far lavorare meglio la tiranteria), è stato montato su quattro viti del 25 con dadi autoserranti per la regolazione dell’altezza del medesimo. Tiranti Motonica hanno completato l’avantreno.
